Virtual Simulyasiya 3D LED Ekran Sistemi: Universitet Aviasiya Təhsili və Tədqiqatı

VR ənənəvi immersiv təcrübələri üstələyib "ağıllı interaktiv sistemə çevrildi. Rəqəmsal əkiz, metaverse və AI inteqrasiyası ilə idarə olunan bu texnologiya indi təhsil sənayesi üçün istifadə olunur.

Real vaxt rejimində rəqəmsal əkiz mühərrikləri, multimodal qarşılıqlı əlaqə vasitələrini və bulud əsaslı əməkdaşlıq platformalarını birləşdirərək, hesablana bilən, interaktiv və izlənilə bilən virtual təlim mühiti yaratdıq. Aşağıda, Doitvision sizə hərtərəfli 3D LED ekran sistemi həllini istiqamətləndirəcək.

Tələblərin təhlili

Ultra yüksək dəqiqlikli immersiv virtual-real füzyon mühiti

• Ekran sistemi 8K ultra yüksək dəqiqlikli ayırdetmə + HDR10 + geniş rəng gamutunu dəstəkləyir.
• O, ≥120° vizual immersion ilə virtual səhnələr və real mühitlər arasında qüsursuz vizual inteqrasiyaya nail ola bilər.
• İhtiyaç ehtiyat nüsxəsi, enerji qaynar kommutasiyası kimi ağıllı xətanın özünü diaqnostikası ilə 24/7 nəzarətsiz əməliyyatı dəstəkləyir.
• Bu, istehlak materiallarının vaxtaşırı dəyişdirilməsi ehtiyacını və illik uğursuzluq dərəcəsini ≤0.5% aradan qaldıra bilər;
• Uyğunlaşan parlaqlığın tənzimlənməsi (0-1000 nits), gündüz tədrisi və gecə elmi tədqiqat kimi müxtəlif işıqlandırma ssenarilərinə uyğunlaşma.
• <2ΔE rəngli reproduksiya sapması ilə o, təyyarə boyasının ətraflı nümayiş ehtiyaclarını, komponent rəng fərqlərini və s.

Rəqəmsal Əkiz Prototipin Tam Proses Baxışı

• CATIA V6R və SolidWorks kimi əsas CAD proqram təminatından real vaxt rejimində model idxalını və yüngül emalını dəstəkləyir.
• Dizayn ağacının strukturunu və parametr birləşmələrini qoruya bilər;
• Ölçmə-annotasiya-bölmə-müdaxilənin aşkar edilməsini əhatə edən tam prosesi nəzərdən keçirmə aləti təqdim edir.
• Tədqiqat rejimi ilə "kabin birinci şəxsin perspektivi" və "komponentin sökülməsi yolu izlənilməsi" kimi fərdiləşdirilmiş rejimləri əlavə edir.
• O, təyyarənin prototipi, nümunəsi və yekunlaşdırma mərhələlərində çoxölçülü yoxlama ehtiyaclarına cavab verən ±0.1 mm ölçmə dəqiqliyinə nail ola bilər.

Multimodal Birinci Şəxs İnteraktiv Təcrübə

• Göz izləmə + haptik əks əlaqə + səslə idarəetmə multimodal qarşılıqlı əlaqəni birləşdirir. Göz izləmə "göz fokusuna görə seçim" imkanı verir, haptik tutacaqlar bolt sıxma momenti və kabelin daxil edilməsi/çıxarılması müqaviməti kimi fiziki rəyi simulyasiya edir. Səsli əmrlər “qanad dərisini yaxınlaşdırmaq” və “hidravlik xətləri gizlətmək” kimi əməliyyatları dəstəkləyir;
• Səhnənin redaktə sonu kabin oturacağının materialının dəyişdirilməsi və mühərrik qanadının bucaqlarının tənzimlənməsi kimi "real vaxt parametrik tənzimləməni" dəstəkləyir.
• O, avtomatik olaraq tənzimləmə qeydlərini yarada, təkrarlanan tədris sxemlərini asanlaşdıra bilər.

Yüksək dəqiqlikli virtual təyyarənin yığılması və texniki xidməti:

1:1 virtual təyyarə kokpiti qurur. O, "komponentin sökülməsi və yığılması - nasazlığın simulyasiyası - texniki xidmət prosesinin qiymətləndirilməsi" kimi tam ssenarini dəstəkləyə bilər, məsələn, mühərrik dalğası nasazlığının aradan qaldırılması və eniş qurğusunun hidravlik sisteminə texniki xidmətin simulyasiyası;

Çevik bədən multifiziki birləşmə simulyasiyası:

• Ənənəvi tək mexaniki simulyasiyanın məhdudiyyətlərini pozur.
• O, yüksək hündürlükdə və aşağı temperatur şəraitində kabellərin əyilmə deformasiyasını və hidravlik yağ axınının boru birləşmələrinə təsirini imitasiya etmək kimi “çevik kabellər + maye + temperatur”un multifiziki birləşmə simulyasiyasını həyata keçirə bilər;
• Konkav və qabarıq çoxbucaqlıların real vaxtda toqquşma aşkarlanmasını dəstəkləyir (cavab müddəti <1ms)
• 0.5 mm-ə çatan kabel qarşılıqlı dəqiqliyi ilə o, təyyarə naqillərinin dizaynı və naqil qoşqularının birləşmə mühafizəsinin zərif tələblərinə cavab verə bilər.

Terminallararası Birgə Ekran və Baxış

• Ənənəvi “vahid baxış bucağının” məhdudiyyətlərini qırmaq.
• o, "LED ekran + VR qulaqlıq + planşet terminalı" arasında cihazlar arası əməkdaşlığı dəstəkləyir.
• Məsələn, dörd müəllim və tələbə qulaqlıqlardan istifadə edərək avadanlığı uzaqdan birgə yığa bilər, izləyicilər isə real vaxt rejimində LED ekranda “üçüncü şəxsin qlobal görünüşü” və ya “istənilən qulaqlıqdan birinci şəxs görünüşü”nə baxa bilər;
• Əməkdaşlıq prosesi “ierarxik əməliyyat icazələrini” dəstəkləyir.
• Asan post-sinf nəzərdən keçirmək üçün avtomatik olaraq əməkdaşlıq prosesini qeyd edə bilər.

Açıq Tətbiq İnkişafı və Genişləndirilməsi

Mülki Aviasiya Administrasiyasının “Təyyarələrə Texniki Təlim Bulud Platforması”na qoşula bilən API interfeyslərini təmin edir.

Virtual təlim məlumatlarının kredit sistemi və bacarıqların sertifikatlaşdırılması sistemi ilə inteqrasiyasına nail ola bilər;

kimi standartlaşdırılmış tədris modullarını yerli olaraq dəstəkləyir

• Üzük yoxlaması
• Eniş qurğusuna qulluq
• “Dron yoxlaması” və “hava limanında baqajın çeşidlənməsi simulyasiyası” kimi genişləndirilmiş ssenarilər üçün inkişaf sahəsini qoruyur.

LED Ekran Sisteminin tikintisi

Bu layihə “Digital Twin + Virtual-Real Fusion” texniki arxitekturasına əsaslanır. 6 əsas alt sistemə bölünür.

Altsistem adı	Əsas funksiya	Əsas Avadanlıq/Texniki Nöqtələr
Kiçik Pitch LED Ekran Sistemi	Ultra-HD immersiv görüntü çıxışı, 3D/2D rejiminin dəyişdirilməsini dəstəkləyir	P0.9375 meydança, 7680×2880 təsvir ölçüsü, yeni AI təsviri təkmilləşdirmə texnologiyası
Qrafiklərin Yaradılması Sistemi	Çox qovşaqlı əməkdaşlıq göstərilməsi, 8K ultra-HD + multi-fizika sahə simulyasiyasını dəstəkləyir	CPU: Xeon W-3495, Qrafik kart: RTX A6000, Yaddaş: 128GB DDR5
Mövqe İzləmə Sistemi	Yüksək dəqiqlikli izləmə, birdən çox hədəfin eyni vaxtda yerləşdirilməsini dəstəkləyir	İzləmə dəqiqliyi 0.1 mm, gecikmə <5 ms, eyni vaxtda 30 hədəfi dəstəkləyir
Birgə Ekran Sistemi	Terminallararası əməkdaşlıq qarşılıqlı əlaqə, "böyük ekran + dəbilqə + planşet" əlaqəsinə nail olur	Vive Tracker 3.0 ilə birləşdirilmiş yeni göz izləmə + 120Hz yeniləmə tezliyi
Səs Sistemi	3D məkan səs effektləri, kokpit ətraf mühit səslərini (məsələn, mühərrik səsi, radio rabitə səsləri) təkrarlayır	Bluetooth 5.3, yeni ekoloji səs səs-küyün azaldılması funksiyasını dəstəkləyir
Qrafik İdarəetmə Proqramı	Model idxalı, virtual qarşılıqlı əlaqə və məlumatların idarə edilməsi üçün tam proses dəstəyi	Yeni süni intellekt modeli yüngülləşdirmə, rəqəmsal əkiz data 对接 (bağlantı) funksiyası

LED Display System

“Praktiklik, etibarlılıq və irəliləyiş” məqsədləri əsasında aşağıdakı əlavələr edilir:

İntellekt: AI təsvir keyfiyyətinin özünü optimallaşdırmasını və enerji istehlakının ağıllı idarə edilməsini dəstəkləyir;

Sistem Dizayn Diaqramını göstərin

Əsas Parametrlər:

• Piksel Pitch: 0.9375;

• Ekran Ölçüsü: 7.2 m (W) × 2.7 m (H);

• Ekran Sahəsi: Təxminən 20㎡;

• Fiziki ayırdetmə: 7680 × 2880;

• Parlaqlıq: ≥0-1000 nits;

• Kontrast nisbəti: ≥10000:1;

• Rəng Gamutu: ≥99% DCI-P3;

• Mühafizə Reytinqi: ≥IP54. 3.2.4 LED Ekran Sisteminin Əsas Texnologiyaları

Mini və ya COB LED + AI Şəkil Təkmilləşdirmə Texnologiyası

Qaranlıq səhnə detallarının təkrarlanmasını yaxşılaşdırmaq üçün piksel səviyyəli parlaqlıq nəzarətinə nail olmaq üçün Mini LED və ya COB LED displeydən istifadə edir

Quraşdırılmış süni intellekt görüntü keyfiyyəti çipi “dinamik kontrastın optimallaşdırılmasını” və “uyğunlaşan rəng doymasını” dəstəkləyir, məsələn, təyyarənin dərisinin metal teksturasını və mühərrik qanadlarının teksturasını avtomatik gücləndirir.

Dual Backup Redundancy Design

Güc ehtiyatı:

İsti ehtiyatla ikili enerji təchizatı kommutasiyası; bir dəfə enerji təchizatı nasazlığı zamanı keçid vaxtı <10ms, qara ekranın olmaması;

Siqnal artıqlığı:

 İkili bağlantılardan istifadə edir; siqnalın kəsilməsi halında avtomatik keçid fasiləsiz birgə baxışı təmin edir;

AI Nöqtə-nöqtə Parlaqlıq və Rəng Korreksiyası

Ənənəvi nöqtə-nöqtə korreksiyası əl ilə işləməyi tələb edir. Təkmilləşdirmədən sonra "AI vizual kamera + avtomatik korreksiya alqoritmi" vasitəsilə 20㎡ ekran üçün korreksiya müddəti ±0.5ΔE korreksiya dəqiqliyi ilə 8 saatdan 1 saata qədər qısaldılır və ümumi ekran rənginin >98% bərabərliyini təmin edir.

Aşağı Parlaqlıq, Yüksək Boz Optimizasiyası:

Çərçivə sürətinə nəzarət texnologiyasından istifadə edərək, hətta parlaqlıq 100 nit-ə düşəndə ​​belə, 16384 boz səviyyəsini saxlayır, gecə səhnələrində “rəng zolağından” qaçır, nəticədə tablosunun göstərici işıqları üçün daha incə gradient effektləri əldə edilir.

Toz keçirməyən və antistatik təkmilləşdirmələr:

PCB, IP54 toz keçirməzlik dərəcəsi və ±8kV kontakt boşalması və ±15kV hava boşalması antistatik reytinqləri ilə nano-konformal örtükdən istifadə edir. Şimal bölgələrində quru mühitlər üçün uyğundur.

3D Ekran Sistemi Topologiya Diaqramı

Xüsusi 3D Oynatma Serveri:

•  8K 120Hz 3D siqnal çıxışını dəstəkləyən GPU serveri;
• 3D Video Stitching Processor: 8K siqnalların itkisiz ötürülməsini dəstəkləyir;
• 3D LED Siqnal Nəzarətçisi: Fərqli eynək növlərinə uyğunlaşa bilən “aktiv çekim + polarizasiya” ikili 3D rejiminin dəyişdirilməsini dəstəkləyir.

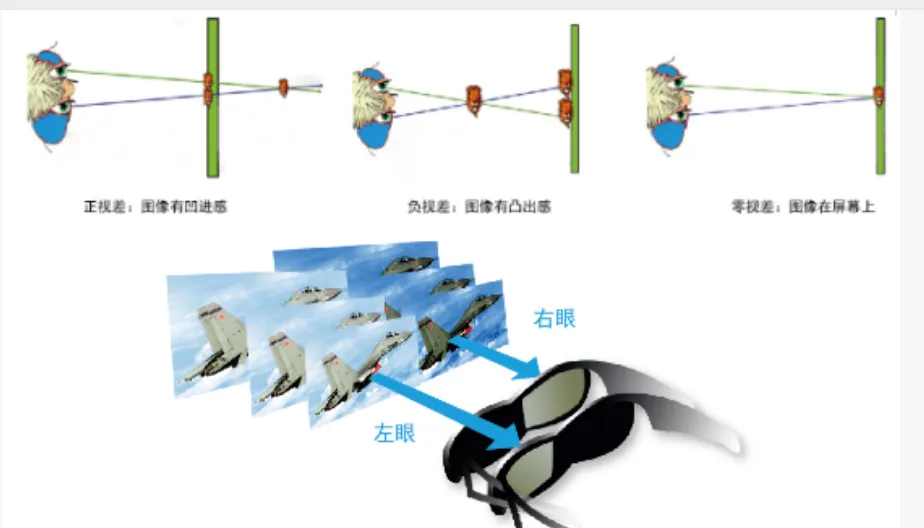

3D Ekran Sistemi Həll Prinsipləri

“Göz İzləmə Sinxronizasiyası” əlavə edildi: Göz izləmə vasitəsilə 3D ekranın görünüş sahəsi “göz yorğunluğunun” qarşısını almaq üçün real vaxt rejimində tənzimlənir;

3D siqnal mənbəyinin genişləndirilməsi:

Tədris və elmi tədqiqatların müxtəlif ehtiyaclarını ödəmək üçün "təyyarə sınaq uçuşu videosu kimi 3D real səhnə çəkilişləri + virtual nasazlıq səhnəsi kimi süni intellekt tərəfindən yaradılan 3D" ikili mənbəli girişi dəstəkləyir. Ekran Sisteminin Əsas Parametrləri

Kompüter və Şəbəkə Sistemi

Xeyr	maddə	Parameters
1	Monokulyar Çərçivə Yeniləmə Tezliyi	120Hz
2	Tam Ekran Çərçivəsinin Yeniləmə Tezliyi	240Hz
3	Monokulyar Yeniləmə Tezliyi	7680Hz
4	3D Texnologiyası	Aktiv Çekim + Polarizasiyalı İkili Rejim
5	Sinxronizasiya texnologiyası	Standart Wi-Fi 6E (Gecikmə < 2ms)
6	Vizual Xüsusiyyətlər	Göz İzləmə + İnfraqırmızı Doldurma Eynəkləri
7	Effektiv 3D Məsafə	1.5-15m
8	3D Baxış Bucağı Aralığı	H:170°; V: 170°
9	Rəng Gamut	99% DCI-P3
10	HDR dəstəyi	HDR10 +

Qrafik iş stansiyası

• Model: CPU: Intel Xeon W-3495 (36 nüvə, 72 ip);
• Qrafik kartı: NVIDIA RTX A6000 (48GB GDDR6);
• Yaddaş: 128 GB DDR5-5600;
• Sərt disk: 2TB NVMe SSD + 8TB HDD; Sinxronizasiya kartı: NVIDIA Quadro Sync III ;16 iş stansiyasının eyni vaxtda işləməsini dəstəkləyir;
• Əməliyyat sistemi: Windows 11.

Üstünlükləri:

• Tək iş stansiyası 8K 3D səhnələri rahat şəkildə göstərə bilər;
• Çox qovşaqlı birgə göstərmə gecikməsi <5ms-dir.
• O, mürəkkəb təyyarə modellərinin real vaxt rejimində qarşılıqlı əlaqə tələblərinə cavab verə bilər.

Mövqe İzləmə Sistemi

Əsas Avadanlığın Təkmilləşdirilməsi

İzləmə Kamerası:

İnfraqırmızı təsvir ölçüsü 2448×2048, kadr sürəti 240 kadr, izləmə dəqiqliyi 0.1 mm, 30 hədəfin eyni vaxtda izlənilməsini dəstəkləyir;

İnteraktiv Tutacaq: Əlavə edilmiş haptik rəy, 6 proqramlaşdırıla bilən düymə, 12 saat batareya ömrü;

İzləmə Hədəfi: Yüngül, çəki <5 q, baş, əllər, ayaqlar və təyyarə komponentləri kimi bir çox hissələrin izlənilməsini dəstəkləyir;

Proqram təminatı:

AI okklyuziyası kompensasiyasını dəstəkləyir; hədəf bağlandıqda, kəsilmənin qarşısını almaq üçün proqnozlaşdırma alqoritmləri vasitəsilə izləmə aparılır.

Kamera Düzeni

Nümayiş sahəsinin dörd küncündə dörd ARTtrack6 kamerası paylanıb, əhatə dairəsini 10m×8m-ə qədər genişləndirərək “tam kabin sahəsi + texniki xidmət stansiyası”nda kor nöqtələrin izlənilməməsini təmin edir;

Eniş mexanizmlərini sökərkən və ya yığarkən əl ilə izləmə kimi "hissələri idarə etmək üçün aşağı baxarkən" maneə problemini həll etmək üçün yeni "alt kamera" əlavə edildi.

Audio Sistemi

Səs effektinin optimallaşdırılması

Xeyr	Avadanlıq adı	Parameters
1	Tam diapazonlu Dinamik	Tezlik cavabı: 50Hz-20kHz, Həssaslıq: 98dB, Güc: 1500W
2	Güc Gücləndirici	1500W@4Ω, Səmərəlilik: 92%
3	Audio qarışdırıcı	32 kanallı giriş, Bluetooth 5.3, daxili effekt prosessorunu dəstəkləyir
4	Tarazlayıcı	Siqnal-küy nisbəti > 100dB, Tezlik diapazonu: 20Hz-20kHz
5	Simli Mikrofon	Keçid ilə, daha güclü anti-müdaxilə
6	Simsiz mikrofon	UHF diapazonu, Ötürmə məsafəsi: 100m, Anti-Müdaxilə (eyni şəkildə)

“3D məkan səs effekti” əlavə edildi:

8 dinamik vasitəsilə "kabin ətraf səs sahəsi" qurur. O, mühərrikin səs-küyünü, eniş qurğusunun geri çəkilməsi və uzadılması səslərini, radio rabitə səslərini və s. bərpa edə bilər, daldırma qabiliyyətini artırır;

"Səs effekti səhnəsi əvvəlcədən ayarlarını" dəstəkləyir: məsələn, "Texniki xidmət səhnəsi", "İcmal səhnəsi"

Qrafik İdarəetmə Proqramı

Əsas funksiya əlavələri və optimallaşdırmalar

AI-Driven Model Lightweighting:

Mühərrik bıçaqları kimi mürəkkəb modellərin əsas detallarını avtomatik müəyyən edir, kritik olmayan strukturları sadələşdirir, dəqiqliyi qoruyarkən model ölçüsünü 70% azaldır və <30s-də yükləyir;

Rəqəmsal Əkiz Məlumat İnteqrasiyası:

Yanacaq sərfiyyatı və mühərrik sürəti kimi real vaxt rejimində təyyarə əməliyyat məlumatları ilə inteqrasiyanı dəstəkləyir, elmi tədqiqatların yoxlanılması ehtiyaclarını ödəmək üçün virtual modeldə real vəziyyəti sinxron şəkildə göstərir;

Multi-CAD Proqram Uyğunluğu:

Dizayn ağacını və parametr assosiasiyasını saxlayaraq SolidWorks 2025, CATIA V6R2025 və UG NX 2312-nin ən son versiyaları üçün dəstək əlavə edir;

Virtual Baxımın Qiymətləndirilməsi Sistemi:

Quraşdırılmış CCAR-145 texniki xidmət standart sual bankı, avtomatik olaraq ballar toplayır və qiymətləndirmə hesabatlarını yaradır;

Bulud Əməkdaşlıq:

Gecikmə <100 ms (5G/kənar hesablama əsasında) ilə modelləri birgə nəzərdən keçirmək üçün brauzer vasitəsilə uzaqdan komandaları dəstəkləyir.

Birgə Ekran Sistemi

Virtual Reallıq Qulaqlığı: hər göz üçün 2448×2448 təsvir ölçüsü, 120Hz təzələmə tezliyi, göz izləmə (0.5° dəqiqlik), üz izləmə, 2.5 saat batareya ömrü;

İzləyici:

35 q çəki, "virtual hissələrin və real jestlərin" dəqiq uyğunlaşmasına nail olmaq üçün təyyarə hissələrinə (məsələn, mühərrik modelləri) əlavə edilə bilər;

Birgə proqram təminatı:

4 nəfərin eyni vaxtda əməkdaşlığını dəstəkləyir, 3D model annotasiyalarını paylaşa, əməkdaşlıq prosesini qeyd edə və MP4 formatlı baxış videolarını ixrac edə bilər.

UPS Güc təchizatı

Model:

Üç giriş və üç çıxış, 96% səmərəlilik, isti dəyişdirməni dəstəkləyir;

Batareya:

 12V-100AH ​​LiFePO4 litium batareya, 10 illik xidmət müddəti, ağıllı şarj və boşalma idarəetməsini dəstəkləyir;

Yedəkləmə vaxtı:

tam yükdə 1 saat, enerjinin kəsilməsi zamanı məlumatların saxlanması və sistemin normal bağlanması tələblərinə cavab verir;

Ağıllı funksiyalar:

 Uzaqdan monitorinqi və batareyanın sağlamlığının avtomatik aşkarlanmasını dəstəkləyir.

Sistem Tətbiq Rejimləri

Ultra Yüksək Tərifli İmmersiv İnteraktiv Ekran və Təqdimat

İstifadəçilər dəbilqə vasitəsilə “virtual sahəyə/kabin”ə daxil olurlar və göz izləmə “detallara baxmaq üçün baxışa fokuslanmağa” imkan verir. Haptik tutacaqlar istifadəçilərə təyyarə komponentlərinə “toxunmağa” və onların toxumasını hiss etməyə imkan verir.

LED ekran eyni vaxtda “üçüncü şəxsin qlobal perspektivini” nümayiş etdirir və izləyicilər planşet terminalı vasitəsilə “istənilən istifadəçinin birinci şəxs perspektivinə” keçə bilər, interaktivliyi əhəmiyyətli dərəcədə artırır.

Rəqəmsal Əkiz Prototiplərin İntellektual Baxışı

Ən son təyyarə dizayn modelini idxal etdikdən sonra AI avtomatik olaraq “nəzarət siyahısı” yaradır.

Çox komandalı uzaqdan əməkdaşlıq:

Dizayn komandası buluda daxil olur və real vaxt rejimində bütün terminallarla sinxronlaşdırılan annotasiyalarla “qanad dərisinin qalınlığının optimallaşdırılması təklifləri”nə şərh vermək üçün kampusda fakültə və tələbələrlə əməkdaşlıq edir.

Yüksək Sədaqətli Virtual Montaj və Baxım Təlimi

Təyyarə mühərriki nasazlığının təmirini simulyasiya edir:

 “Güc söndürülməsi – yarmarkanın sökülməsi – sensorların yoxlanılması – komponentlərin dəyişdirilməsi – işə salınması testindən” tutmuş bütün proses həyata keçirilir. Səsli göstərişlər xətalar baş verdikdə işə salınır.

Təlimdən sonra əməliyyat vaxtı, addımların dəqiqlik dərəcəsi və əsas xəta nöqtələri daxil olmaqla “Təxminetmə İmkanı Hesabatı” yaradılır və mülki aviasiya texniki xidmət bacarıqlarının sertifikatlaşdırılması sistemi ilə inteqrasiya olunur.

Flexible Body Multiphysics Coupling Simulation

“Yüksək hündürlük, aşağı temperatur (-50℃) + hava axınının təsiri” şəraitində təyyarə kabellərinin deformasiyasını simulyasiya edir:

Kabelin əyilmə bucağı və gərginliyi real vaxt rejimində hesablanır və “kabelin yüksək temperatur komponentlərinə toxunub-toxunmaması” vizuallaşdırılaraq naqillərin dizaynı üçün əsas yaradır.

Terminallararası Əməkdaşlıq Təqdimatı və Hesabatı

 Dörd müəllim və tələbə birgə “Təyyarə Eniş Şassəli Quraşdırma”nı tamamlayır:

1 nəfər mötərizənin quraşdırılmasına, 2 nəfər hidravlik xətlərin birləşdirilməsinə, 1 nəfər sınaqdan keçirilməsinə cavabdehdir;

“Qlobal Assambleyanın Tərəqqi” LED ekranda göstərilir və izləyicilər planşetdə “hidravlik birləşmənin quraşdırılması təfərrüatlarını” yaxınlaşdıra bilərlər. Müəllimlər fasilə verə və sonunda “Yanlış quraşdırma ardıcıllığı”nı qeyd edə bilərlər.

Açıq Tətbiq İnkişafı

Mülki Aviasiya Administrasiyasının “Ağıllı Təlim Bulud Platforması” ilə inteqrasiya:

 Tələbələr tərəfindən virtual sistemdə tamamlanan təlim məlumatları avtomatik olaraq bulud platforması ilə sinxronlaşdırılır və kreditin tanınması üçün əsas kimi istifadə olunur;

 “Pilotsuz Uçuş Aparatının (PUA) Hava Limanının Təftişi” genişləndirmə modulunun inkişafı:

“Virtual İHA + real LED səhnəsi”nin inteqrasiya olunmuş təliminə nail olmaq üçün API interfeysi vasitəsilə İHA simulyasiya modellərinə giriş.

Qrafik Dizayn Renderi

İnteryer Dizayn Tələbləri.

Ətraf mühit şəraiti

Temperatur: 18-25 ℃, temperatur nəzarət sistemi ilə avtomatik tənzimlənir; Rütubət: 40-60% RH, kondensasiyasız; Təmizlik

Havanın keyfiyyəti: ISO Class 8, ≥0.5μm hissəciklər hər kubmetrə ≤100,000, hava təmizləyicisi ilə təchiz edilmişdir;

Avadanlığın uyğunlaşma müddəti: tikinti dövrünü qısaltmaq üçün quraşdırmadan 72 saat əvvəl. 6.2 Torpaq tələbləri:

Yük tutumu: ≥300kg/㎡, iş stansiyaları və UPS akkumulyator şkafları kimi ağır avadanlıqlar üçün uyğundur;

Antistatik döşəmə: qalınlığı ≥30mm, müqavimət dəyəri 10^6-10^9Ω, asan təmir üçün döşəmənin altına döşənmiş “25G fiber optik + gigabit şəbəkə kabeli” kabel lövhəsi ilə.

İşıqlandırma tələbləri:

• “Zonada sönə bilən LED işıqlarından” istifadə edin: təcrübə sahəsində parlaqlıq ≤50lux (3D effektinə təsir etməmək üçün), əməliyyat sahəsində parlaqlıq ≥300lux;
• Pəncərələr “elektrik söndürən pərdələr + parıltı əleyhinə film” ilə təchiz olunub, cavab müddəti <10s. 6.4 Enerji təchizatı və naqillər
• Enerji təchizatı: 380V/220V ikili dövrə, ümumi pik enerji istehlakı təxminən 8kW;
• Kabel Aralığı: Müdaxilədən qaçmaq üçün güc və aşağı gərginlikli kabel aralığı ≥80cm;
• Siqnal Kabelləri: İtkisiz 8K siqnalları təmin etmək üçün fiber optik kabellər.

Avadanlıqların İstilik Yaradılması və Soyudulması

İstilik istehsalının hesablanması:

“İstilik istehsalı (BTU) = Avadanlıq Gücü (Vatt) × 3.41” düsturuna əsasən, ümumi istilik istehsalı təxminən 27500 BTU-dur;

Soyutma: "kanallı kondisioner + lokallaşdırılmış hava soyutma" funksiyasından istifadə edir, birbaşa hava axınının LED ekranına keçməsinə imkan vermir və temperatur nəzarəti vasitəsilə hava axınını avtomatik tənzimləyir.

Layihənin Büdcə Siyahısı:

Xeyr	Məhsul və Xidmət Təsviri	Model/Konfiqurasiya	kəmiyyət	Vahid qiyməti (¥)	Ara cəmi (¥)
I. Kompüter sistemi
1	Qrafik iş stansiyası sistemi	Xeon W-3495, RTX A6000, 128GB DDR5, 2TB NVMe + 8TB HDD (NVIDIA Quadro Sync III ilə)	10
II. LED Ekran Sistemi
2	LED Display Screen	P0.9375 (7.2m×2.7m, 20㎡, 7680×2880)	1
3	Aktiv Stereo Şüşə		40
4	Aktiv Stereo Emitent		10
III. Səs sistemi
5	Tam diapazonlu Dinamik		4
6	Güc Gücləndirici		2
7	Audio qarışdırıcı		1
8	Tarazlayıcı		1
9	Simli Mikrofon		4
10	Simsiz mikrofon		2
11	Kabel aksesuarları		1
IV. Qrafik İdarəetmə Proqramı
12	MakeReal3D VSP 6.0		1
V. Qarşılıqlı fəaliyyət sistemi
13	İzləmə Kamerası		4
14	ATC Controller + DTrack4.0 Proqramı		1
15	Qarşılıqlı Əlaqə Dəstəyi		1
16	Passiv İzləmə Hədəfi		1
17	Zəmanət və Aksesuarlar	3 il zəmanət, quraşdırma aksesuarları	1
VI. Birgə Ekran Sistemi
18	Virtual Reallıq Şüşəsi		4
19	Birgə İş Stansiyası	i9-14900K, RTX 4090, 64GB DDR5, 2TB NVMe	4
VII. UPS Enerji Təchizatı
20	O cümlədən 12V-100AH ​​LiFePO4 Batareya (16 ədəd), Batareya Şkafı, Birləşdirici Kabellər		1
VIII. Məzmun İnkişafı Hissəsi
21	Dairəvi Təftişin Xüsusi İnkişafı + Virtual Sökülmə + Çevik Naqil		1
22	8K Siqnal Çıxışını Dəstəkləyən Simulyasiya edilmiş Uçuş Tətbiqi Stereo Ekran		1
23	Model Stereo Ekran Modeli Yüngülləşdirmə + Qarşılıqlı Fəaliyyət İnkişafı		1
Layihənin ümumi qiyməti
